聚丙烯酰胺作為一類常見的聚合物材料，在多個工業領域具有廣泛的應用價值。根據其分子鏈上化學基團的差異，該材料可分為陽離子型與陰離子型兩種主要類別，二者在表面帶電特性方面表現出顯著區別。這種電荷特性的差異直接影響其在石油開采、造紙工業、礦業農業及水處理等領域的應用效果。因此，準確測定聚丙烯酰胺的Zeta電位參數，對于理解其作用機制與優化應用工藝具有重要意義。

材料特性與應用背景

陰離子型聚丙烯酰胺通常適用于去除污水中的懸浮顆粒，通過促進懸浮顆粒的凝聚沉淀，配合沉淀或過濾工藝實現水質凈化。而陽離子型聚丙烯酰胺則在污泥脫水過程中發揮關鍵作用，能夠使污泥中的細小顆粒絮凝形成較大絮體，從而改善脫水性能，降低含水率，便于后續的運輸與處置。明確聚丙烯酰胺的表面電荷種類與密度，是合理選擇材料型號、優化處理工藝的基礎。

實驗方法與樣品制備

本研究選取了兩種典型的聚丙烯酰胺樣品進行對比分析，分別為陽離子型與陰離子型。樣品外觀均為白色粉末狀固體。實驗前，將兩種樣品分別用蒸餾水進行分散處理，配制得到濃度為1mg/mL的懸浮液體系。

測試工作采用丹東百特儀器有限公司開發的BeNano 180 Zeta Max納米粒度及Zeta電位分析儀完成。該儀器基于電泳光散射原理，能夠準確測定顆粒在電場作用下的遷移速率，進而計算得到Zeta電位值。實驗在25℃恒溫條件下進行，使用毛細管電極作為測量單元。為確保數據的可靠性，每個樣品均進行了多次重復測試，最終結果取平均值，并分析了Zeta電位的分布特征。

結果分析與討論

測試結果顯示，陰離子型聚丙烯酰胺的Zeta電位平均值為-14.02mV，標準偏差為0.77mV；陽離子型聚丙烯酰胺的Zeta電位平均值為+50.68mV，標準偏差為3.15mV。這一結果與樣品的標注類型完全吻合：陰離子型樣品表面攜帶負電荷，陽離子型樣品表面攜帶正電荷。

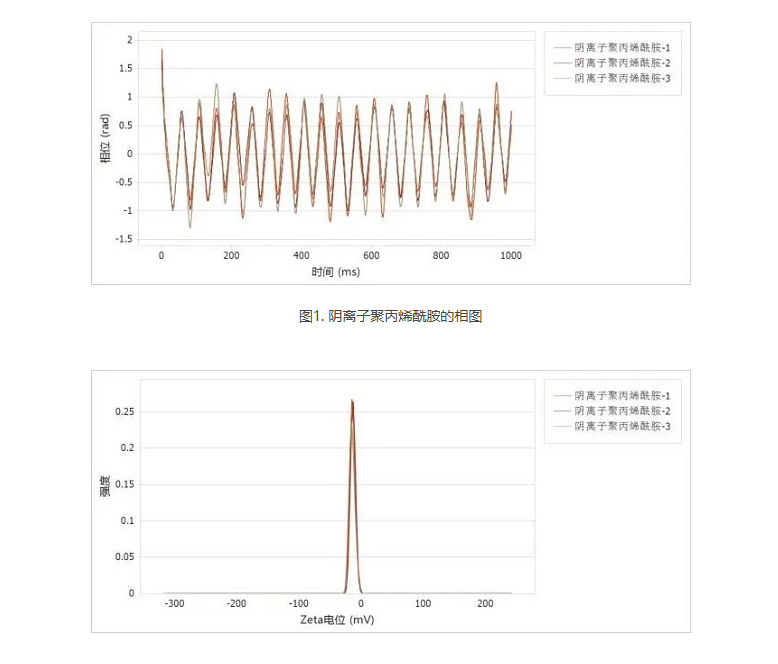

從電位分布圖觀察，兩種樣品的Zeta電位分布范圍均較為集中，表明電荷在高分子材料表面的分布相對均勻。值得注意的是，陽離子型樣品的電位絕對值明顯高于陰離子型樣品，這可能反映了二者在電荷密度上的差異。較高的正電荷密度有助于陽離子型聚丙烯酰胺在污泥脫水過程中更有效地中和污泥顆粒表面的負電荷，促進絮凝作用。

相圖質量分析表明，測試過程中信號穩定性良好，數據重復性較高，這為結果的可靠性提供了支持。Zeta電位作為表征膠體體系穩定性的重要參數，其數值大小與符號直接關系到聚丙烯酰胺在水處理過程中的絮凝效率、作用機制及適用場景。

結論

通過BeNano 180 Zeta Max納米粒度及Zeta電位分析儀對兩種不同電荷類型的聚丙烯酰胺樣品進行測試，獲得了準確的Zeta電位數據。測試結果清晰區分了陰離子型與陽離子型樣品的表面電荷特性，且重復性良好。電位幅值的差異可能反映了材料電荷密度的不同，這一信息對于水處理工藝中絮凝劑的選擇與用量優化具有參考價值。

本研究展示了Zeta電位分析在聚合物材料表征中的應用可行性，為相關領域的研究人員與工程技術人員提供了一種有效的材料性能評估方法。通過準確掌握聚丙烯酰胺的表面電學特性，有助于更好地理解其在水處理過程中的作用機理，進而推動工藝優化與效率提升。
