粒度分析作為材料科學與工業生產中的關鍵檢測環節，其測量結果的準確性與可靠性直接影響產品質量控制與工藝優化效果。隨著分析技術的不斷發展，目前市場上存在多種粒度測量方法，每種方法都具有獨特的技術原理與適用范圍。了解這些方法的基本特點、優勢與局限性，對于科研人員與工程技術人員選擇適合自身需求的檢測方案具有實際指導意義。

激光衍射技術

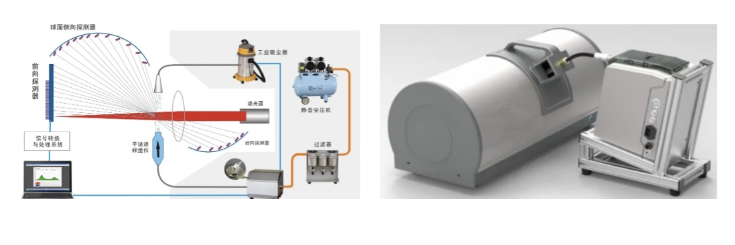

激光衍射法基于顆粒對激光的散射特性進行尺寸分析，通過測量不同角度下的散射光強分布，利用米氏理論或夫瑯禾費近似反演計算出顆粒的粒度分布。該方法操作簡便，分析速度快，測量范圍寬廣，通常覆蓋0.01微米至數毫米的尺度區間，且具有良好的重復性與準確性。系統可配置濕法、干法、在線及微量等多種進樣方式，適應不同物態樣品的測試需求。

然而，該方法對雙峰分布且峰位接近的樣品分辨率相對有限，對于納米級顆粒的測量能力也有所不足。在實際應用中，當面對棒狀、片狀等各向異性顆粒時，其測量結果可能受到顆粒取向的影響。為此，部分先進儀器將激光衍射與動態圖像分析技術相結合，以提升對非球形顆粒的表征準確性。

圖像分析技術

圖像分析技術分為靜態與動態兩種模式。靜態圖像分析通過采集顆粒的顯微圖像，利用圖像處理算法提取尺寸與形貌參數。該方法能夠提供清晰的顆粒形貌信息，設備成本相對較低，但通常不適用于2微米以下的細小顆粒，操作過程較為復雜，分析速度也相對較慢。

動態圖像分析則在顆粒流動過程中連續采集圖像，實現了自動化測量，顯著提升了分析效率。該方法操作簡便，分析速度快，重復性與準確性良好，特別適合大顆粒的快速表征。但其同樣存在對小顆粒（<2微米）檢測能力有限的問題，且取樣代表性可能受到一定影響。

動態光散射技術

動態光散射技術通過分析顆粒布朗運動引起的散射光強漲落來測定顆粒尺寸，特別適用于亞微米及納米顆粒的測量。該方法測量范圍寬，分析速度快，操作簡單，對納米顆粒的表征效果尤為突出。

然而，對于粒度分布較寬的樣品，該方法可能出現測量誤差，且僅適用于透明或半透明樣品體系。當顆粒尺寸超過3微米時，由于布朗運動速度顯著低于沉降速度，該方法的應用受到限制。

重力沉降法

重力沉降法依據斯托克斯定律，通過測量顆粒在重力場中的沉降速度來推算尺寸分布。該方法可實現連續測量，設備成本相對較低，測量范圍較寬。

但該方法測量時間較長，對非球形顆粒的測量結果往往偏小，且不適用于1微米以下的細小顆粒。在測量低密度乳液或高密度材料時，由于沉降行為異常，也會影響結果的準確性。

篩分法

篩分法作為一種傳統的粒度分級方法，通過不同孔徑的篩網對顆粒進行機械分離。該方法操作簡單，成本低廉，在粗顆粒分析中仍有廣泛應用。

但其不適用于38微米以下的細小顆粒，測量結果受操作人員方法影響較大，篩網孔徑隨時間可能發生變化，且對于100微米以下顆粒的測量耗時較長。

庫爾特計數器法

庫爾特計數器基于電阻脈沖原理，通過顆粒通過微孔時引起的電阻變化進行計數與尺寸測量。該方法分辨率高，特別適合雙峰分布樣品的峰位區分，分析速度快，重復性好，在細胞分析等領域應用廣泛。

但其對小顆粒及寬分布樣品的適應性有限，測量不同尺寸范圍的樣品需要更換微孔，維護相對復雜，且需要定期校準。

掃描電子顯微鏡

掃描電子顯微鏡利用高能電子束掃描樣品表面，通過檢測二次電子信號獲得高分辨率圖像。該方法對超細顆粒的尺寸分析準確，能清晰顯示顆粒表面形貌，分辨率極高，是納米顆粒表征的標準技術之一。

但該方法取樣代表性有限，設備非常昂貴，樣品制備復雜，分析速度慢，且不同操作人員對同一樣品的分析結果可能存在較大差異。

光阻法

光阻法通過測量顆粒通過檢測區時對光的遮擋程度進行計數與尺寸分析。該方法分析速度快，能夠檢測液體或氣體中的低濃度樣品，在潔凈室污染監測、航空燃料污染檢測等領域有重要應用。

但該方法不適用于小顆粒檢測，樣品引入系統復雜，需要定期校準，且主要適用于低濃度檢測場景，在大多數工業應用中的適用性有限。

超聲消光法

超聲消光法通過測量超聲波通過樣品后的衰減情況來分析顆粒尺寸，特別適用于高濃度漿料的無稀釋在線檢測。

但該方法對寬分布樣品的測量可能存在誤差，設備昂貴，且需要設置多達13個參數，這些參數有時難以確定甚至不存在，限制了其廣泛應用。

技術選擇考量

在實際應用中，激光衍射技術因其快速、準確、重復性好、適用范圍廣等特點，被廣泛認為是工業應用中最可靠的粒度分析技術。它能夠準確測量規則與不規則形狀的顆粒，不受顆粒密度與孔隙率影響，支持濕法、干法及在線等多種測量模式。

對于需要形貌信息的應用，圖像分析技術提供了有價值的補充。動態光散射則在納米顆粒表征領域具有不可替代的優勢。重力沉降法在特定領域仍有應用價值，而篩分法在粗顆粒分析中因其簡便性而繼續使用。

選擇粒度測量方法時，需要綜合考慮樣品特性、測量要求、設備成本、操作復雜度等多方面因素。不同的技術方法各有側重，科研與工程人員應根據具體應用場景，選擇最適合的技術方案，以確保獲得準確可靠的粒度分析數據，為材料研發、工藝優化與質量控制提供有效支持。
