粒度分析作為材料科學(xué)與工業(yè)生產(chǎn)中的關(guān)鍵檢測手段，其核心任務(wù)之一是準(zhǔn)確描述顆粒群體的尺寸分布特征。在眾多表征方法中，頻率分布與累積分布構(gòu)成了粒度分析數(shù)據(jù)表達(dá)的基礎(chǔ)框架，為理解顆粒體系的物理特性提供了重要視角。這兩種分布形式從不同維度揭示了顆粒尺寸的統(tǒng)計(jì)規(guī)律，在產(chǎn)品質(zhì)量控制、工藝優(yōu)化及材料研發(fā)中發(fā)揮著不可替代的作用。

頻率分布：顆粒尺寸的區(qū)間表征

頻率分布，亦稱為區(qū)間分布或微分分布，描述了特定尺寸區(qū)間內(nèi)顆粒所占的百分比比例。例如，在1至2微米尺寸范圍內(nèi)的顆粒占比情況。這種分布形式直觀展示了顆粒尺寸的集中趨勢與離散程度，通過柱狀圖或曲線圖呈現(xiàn)，能夠清晰反映顆粒體系的主要尺寸區(qū)間及其相對豐度。

在實(shí)際應(yīng)用中，頻率分布曲線通常呈現(xiàn)單峰、雙峰或多峰形態(tài)，這些形態(tài)特征直接反映了顆粒體系的均勻性、混合狀態(tài)或分級效果。對于單分散體系，頻率分布曲線呈現(xiàn)尖銳的單峰；而對于多分散或?qū)挿植俭w系，則可能出現(xiàn)寬峰或多個(gè)分離的峰位。分析人員通過觀察頻率分布曲線的形態(tài)特征，可以初步判斷樣品的分散狀態(tài)、是否存在團(tuán)聚現(xiàn)象以及生產(chǎn)工藝的穩(wěn)定性。

累積分布：顆粒尺寸的累積統(tǒng)計(jì)

累積分布，又稱積分分布，描述了小于或大于某一特定尺寸值的顆粒累積百分比。該分布通過區(qū)間分布的逐級累加計(jì)算得出，以"S"形曲線形式呈現(xiàn)，橫坐標(biāo)為顆粒尺寸，縱坐標(biāo)為累積百分比。

累積分布提供了另一種審視顆粒尺寸數(shù)據(jù)的方式。當(dāng)需要了解"樣品中90%的顆粒小于多少微米"或"粒徑大于某一閾值的顆粒占比"時(shí)，累積分布能夠直接給出答案。在工程應(yīng)用中，累積分布常用于制定產(chǎn)品規(guī)格標(biāo)準(zhǔn)，如要求"D90值不超過某一數(shù)值"，即指累積分布中90%顆粒所對應(yīng)的尺寸上限。

兩種分布的關(guān)系與轉(zhuǎn)換

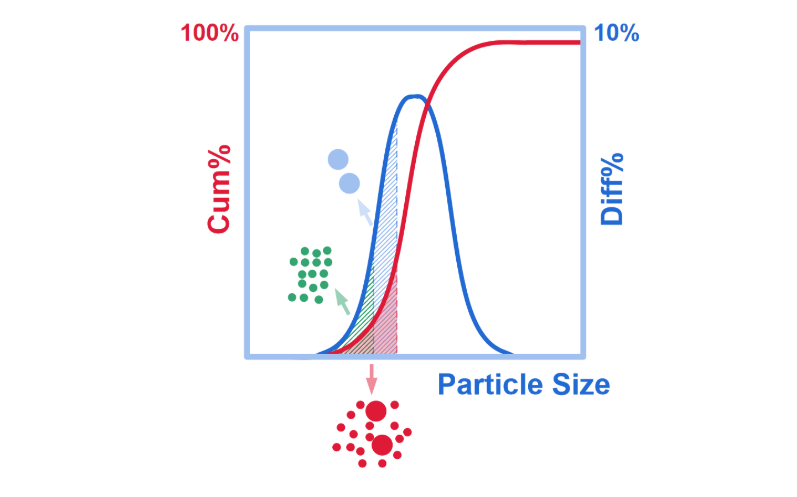

頻率分布與累積分布之間存在明確的數(shù)學(xué)關(guān)聯(lián)。頻率分布曲線下的面積代表各尺寸區(qū)間顆粒的相對含量，而累積分布曲線則是頻率分布從最小尺寸開始逐區(qū)間累加的結(jié)果。反之，累積分布曲線上任意一點(diǎn)的斜率，反映了該尺寸處頻率分布的大小。

在實(shí)際數(shù)據(jù)分析中，兩種分布常被同時(shí)使用，互為補(bǔ)充。頻率分布側(cè)重于展示局部細(xì)節(jié)，便于識(shí)別多峰分布中的各個(gè)組分；而累積分布則強(qiáng)調(diào)整體趨勢，更適合進(jìn)行規(guī)格符合性判斷與不同批次樣品的對比分析。

影響分布準(zhǔn)確性的關(guān)鍵因素

粒度分析結(jié)果的可靠性不僅取決于儀器性能，還與樣品制備、測量條件及參數(shù)設(shè)置密切相關(guān)。以下幾個(gè)因素對分布表征的準(zhǔn)確性具有顯著影響：

樣品分散狀態(tài)：顆粒在懸浮液中的團(tuán)聚現(xiàn)象，特別是細(xì)顆粒的團(tuán)聚，會(huì)導(dǎo)致測量結(jié)果偏離真實(shí)情況。充分的樣品分散是獲得準(zhǔn)確分布數(shù)據(jù)的前提條件。對于在濕介質(zhì)中溶解、團(tuán)聚或與介質(zhì)發(fā)生反應(yīng)的樣品，通常采用干法分散方式進(jìn)行測量。

遮光率控制：遮光率指測量區(qū)域內(nèi)顆粒散射和吸收的光線比例，反映了懸浮液的濃度水平。測量前需要進(jìn)行背景測量以建立基準(zhǔn)。研究表明，遮光率過高（超過18%）可能因多重光復(fù)散射效應(yīng)導(dǎo)致測量結(jié)果偏??；而遮光率過低（低于7%）則可能因取樣代表性不足導(dǎo)致結(jié)果偏大且重復(fù)性差。將遮光率控制在8%-18%范圍內(nèi)，通常能獲得穩(wěn)定可靠的測量數(shù)據(jù)。

光學(xué)參數(shù)設(shè)置：折射率描述了光線從一種介質(zhì)進(jìn)入另一種介質(zhì)時(shí)的偏折程度，吸收系數(shù)則衡量光束穿透材料的能力。正確設(shè)置這些光學(xué)參數(shù)對于基于光散射原理的粒度分析至關(guān)重要，直接影響米氏理論計(jì)算的準(zhǔn)確性。

異常信號(hào)識(shí)別與排除：異常背景信號(hào)的出現(xiàn)可能源于多種因素。排除異常信號(hào)應(yīng)從檢查樣品池清潔度開始，逐步排查激光源、透鏡狀態(tài)，最后檢查光學(xué)對準(zhǔn)系統(tǒng)。系統(tǒng)的背景測量由光學(xué)信號(hào)和電學(xué)信號(hào)共同構(gòu)成，任何環(huán)節(jié)的異常都可能影響最終分布結(jié)果。

分布數(shù)據(jù)的技術(shù)應(yīng)用

頻率分布與累積分布數(shù)據(jù)在多個(gè)領(lǐng)域具有重要應(yīng)用價(jià)值。在制藥行業(yè)，粒度分布影響藥物的溶解速率與生物利用度；在涂料工業(yè)，顆粒尺寸決定涂層的光澤度與遮蓋力；在陶瓷制造，粒度分布影響燒結(jié)收縮率與最終產(chǎn)品強(qiáng)度；在粉末冶金，顆粒尺寸直接影響壓坯密度與燒結(jié)性能。

通過對比不同工藝條件下獲得的分布曲線，工程技術(shù)人員能夠評估工藝參數(shù)調(diào)整的效果，優(yōu)化生產(chǎn)過程。例如，在研磨工藝中，通過監(jiān)測D50值（中位粒徑）的變化趨勢，可以確定最佳研磨時(shí)間；在分級過程中，通過分析累積分布曲線的陡峭程度，可以評價(jià)分級效率。

結(jié)語

頻率分布與累積分布作為粒度分析的基本表征工具，從不同維度揭示了顆粒體系的尺寸特征。深入理解這兩種分布形式的概念內(nèi)涵、相互關(guān)系及影響因素，對于正確解讀粒度分析數(shù)據(jù)、優(yōu)化生產(chǎn)工藝、控制產(chǎn)品質(zhì)量具有重要意義。在實(shí)際應(yīng)用中，根據(jù)具體需求選擇合適的分布表達(dá)方式，并結(jié)合樣品特性合理設(shè)置測量條件，方能獲得準(zhǔn)確可靠的粒度分布信息，為材料研發(fā)與工業(yè)應(yīng)用提供堅(jiān)實(shí)的數(shù)據(jù)支撐。

隨著分析技術(shù)的不斷發(fā)展，粒度表征方法日益多樣化，但頻率分布與累積分布作為基礎(chǔ)數(shù)據(jù)分析框架，其核心地位依然穩(wěn)固。掌握這些基礎(chǔ)概念，不僅有助于更好地利用現(xiàn)有分析設(shè)備，也為理解更先進(jìn)的粒度表征技術(shù)奠定了必要基礎(chǔ)。
