在顆粒粒度分析中，除了D10、D50、D90等百分數徑外，平均徑是另一類至關重要的統計指標。其中，體積平均徑D[4,3] 和面積平均徑D[3,2] 因其獨特的物理意義和廣泛的應用場景，成為科研與工業領域頻繁使用的參數。理解它們的區別與聯系，對于正確解讀粒度數據、進行跨技術對比至關重要。

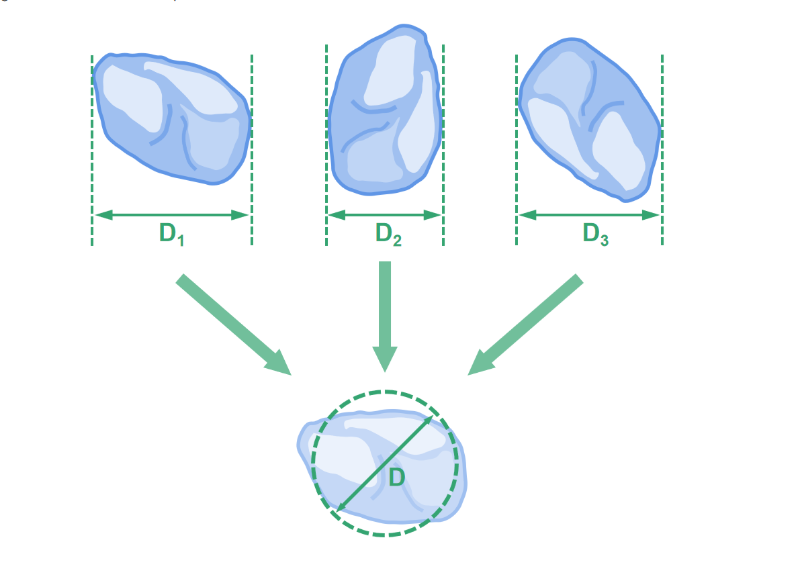

一、為什么需要不同的平均徑？

想象一個由1微米和10微米兩種球體組成的簡單體系。如果僅從顆粒數量上看，即便兩者數量相等，其數量平均徑會接近(1+10)/2 = 5.5μm。但這個結果嚴重低估了大顆粒的影響，因為一個10μm顆粒的體積相當于1000個1μm顆粒的體積！因此，在大多數實際應用中，我們更關心顆粒的體積（影響濃度、沉降速度）或表面積（影響溶解速率、化學反應活性）。為準確反映這些屬性，加權平均徑應運而生。

二、體積平均徑 D[4,3]

D[4,3]，也稱為德布魯克平均徑或體積力矩平均徑，是基于顆粒體積進行加權的平均直徑。

1. 物理意義：

D[4,3]對樣品中體積較大的顆粒更為敏感。它代表了這樣一個假想均一體系的粒徑：在該體系中，所有顆粒的總體積和總表面積之比，與實際多分散樣品的總體積和總表面積之比相同。 簡單來說，D[4,3]強烈傾向于表征樣品中那些貢獻了絕大部分體積的較大顆粒。

2. 計算原理：

其計算公式為：D[4,3] = Σ(?????????) / Σ(????????3)

其中，????是粒徑為????的顆粒數量。從公式可以看出，粒徑被四次方（d?）加權，這正與顆粒的體積（與d3成正比）和其投影面積（與d2成正比）的乘積相關，放大了大顆粒的權重。

3. 應用場景：

D[4,3]是激光衍射法粒度分析的首選報告指標。因為激光衍射技術對顆粒的體積響應靈敏，其測量結果本質上是基于體積分布的。在以下場景中，D[4,3]尤為相關：

• 評價漿料沉降穩定性：沉降速率與顆粒大小的平方成正比，大顆粒起主導作用。

• 計算催化劑載量或藥物活性成分含量：這些通常與顆粒的體積或質量直接相關。

• 對比激光衍射與其他體積敏感型技術的測量結果。

三、面積平均徑 D[3,2]

D[3,2]，也稱為表面積平均徑或索特平均徑，是基于顆粒表面積進行加權的平均直徑。

1. 物理意義：

D[3,2]反映了樣品顆粒的平均比表面積（單位體積的表面積）。它代表了這樣一個假想均一體系的粒徑：在該體系中，所有顆粒的總體積和總表面積之比，與實際多分散樣品的總體積和總表面積之比相同。 由于小顆粒具有更大的比表面積，因此D[3,2]對樣品中的細小顆粒更為敏感。

2. 計算原理：

其計算公式為：D[3,2] = Σ(????????3) / Σ(????????2)

公式中，粒徑被三次方（d3，正比于體積）加權，并除以二次方（d2，正比于表面積），最終得到的是體積與表面積的比值，即與比表面積成反比的直徑。

3. 應用場景：

D[3,2]通常在與表面積相關的過程中作為關鍵指標：

• 溶解速率預測：藥物的溶解、化學反應的速率往往與顆粒表面積成正比。

• 催化效率評估：催化反應發生在催化劑表面。

• 吸附性能研究：吸附劑的效能與其比表面積直接相關。

• 對比圖像分析結果：圖像分析技術直接測量每個顆粒的投影面積，其結果更接近于面積加權，因此D[3,2]是優先對比的參數。

四、實例對比與核心要點

我們用一個極端的例子來直觀展示兩者的差異：假設體系只有兩個球體，直徑分別為1μm和10μm。

• 體積計算：10μm顆粒的體積是1μm顆粒體積的103 = 1000倍。

• D[4,3]（體積加權）：結果將非常接近10μm，因為大顆粒貢獻了幾乎全部的體積。

• D[3,2]（面積加權）：結果會小于10μm，因為它同時考慮了體積和表面積的貢獻，小顆粒的巨大比表面積使其權重增加。

核心要點總結：

1. D[4,3] ≥ D[3,2]：對于任何多分散樣品，體積平均徑D[4,3]總是大于或等于面積平均徑D[3,2]。兩者差值越大，表明樣品的粒度分布越寬。

2. 技術匹配性：比較不同技術測量的結果時，必須選擇相匹配的平均徑。將激光衍射的D[4,3]與圖像分析的D[3,2]直接對比是無效的。

3. 物理意義導向：選擇報告哪個平均徑，應取決于你的應用最關注顆粒的哪個屬性——是體積/質量，還是表面積/活性。
