品裕.高速電主軸基本結構
作者: 發表時間:2022-02-09

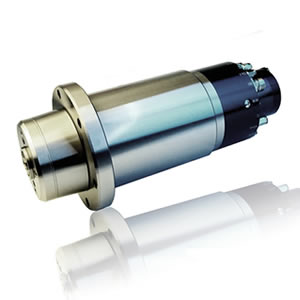

高速電主軸由動力源(電動機轉子及定子)、主軸(也稱轉軸)、前后軸承、冷卻套以及單元軸套外殼和各連接裝置、刀具接口等基本機械部件、驅動模塊和冷卻裝置等組成。電機的轉子采用壓配方法與主軸做成一體,主軸則由前后軸承支承。電機的定子通過冷卻套安裝于主軸單元的殼體中。主軸的變速由主軸驅動模塊控制,而主軸單元內的溫升由冷卻裝置限制。在主軸的后端裝有測速、測角位移傳感器,前端的內錐孔和端面用于安裝刀具。
